浅谈MYSQL中树形结构表3种设计优劣分析与分享

简介

在开发中经常遇到树形结构的场景，本文将以部门表为例对比几种设计的优缺点；

问题

需求背景：根据部门检索人员，
问题：选择一个顶级部门情况下，跨级展示当前部门以及子部门下的所有人员，表怎么设计更合理？

浅谈MYSQL中树形结构表3种设计优劣分析与分享

递归吗？递归可以解决，但是势必消耗性能

设计1：邻接表

注:（常见父Id设计）

表设计

CREATE TABLE `dept_info01` (
  `id` int(10) unsigned NOT NULL AUTO_INCREMENT COMMENT '自增主键',
  `dept_id` int(10) NOT NULL COMMENT '部门id',
  `dept_name` varchar(100) NOT NULL COMMENT '部门名称',
  `dept_parent_id` int(11) NOT NULL COMMENT '父部门id',
  `create_time` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
  `update_time` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '修改时间',
  PRIMARY KEY (`id`) USING BTREE
) ENGINE=InnoDB AUTO_INCREMENT=1 DEFAULT CHARSET=utf8;

浅谈MYSQL中树形结构表3种设计优劣分析与分享

这样是最常见的设计，能正确的表达菜单的树状结构且没有冗余数据，但在跨层级查询需要递归处理。

SQL示例

1.查询某一个节点的直接子集

SELECT * FROM dept_info01  WHERE dept_parent_id =1001

优点

结构简单 ;

缺点

1.不使用递归情况下无法查询某节点所有父级，所有子集

设计2：路径枚举

在设计1基础上新增一个父部门id集字段，用来存储所有父集，多个以固定分隔符分隔，比如逗号。

表设计

CREATE TABLE `dept_info02` (
  `id` int(10) unsigned NOT NULL AUTO_INCREMENT COMMENT '自增主键',
  `dept_id` int(10) NOT NULL COMMENT '部门id',
  `dept_name` varchar(100) NOT NULL COMMENT '部门名称',
  `dept_parent_id` int(11) NOT NULL COMMENT '父部门id',
  `dept_parent_ids` varchar(255) NOT NULL DEFAULT '' COMMENT '父部门id集',
  `create_time` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
  `update_time` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '修改时间',
  PRIMARY KEY (`id`) USING BTREE
) ENGINE=InnoDB AUTO_INCREMENT=1 DEFAULT CHARSET=utf8;

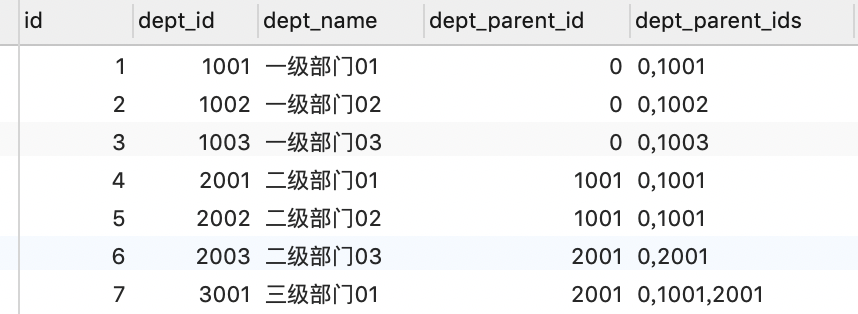

浅谈MYSQL中树形结构表3种设计优劣分析与分享

SQL示例

1.查询所有子集
1).通过模糊查询

SELECT
 *
FROM
	dept_info02
WHERE
	dept_parent_ids like '%1001%'

2).推荐使用 FIND_IN_SET 函数

SELECT
	*
FROM
	dept_info02
WHERE
	FIND_IN_SET( '1001', dept_parent_ids )

优点

方便查询所有的子集 ;
可以因此通过比较字符串dept_parent_ids长度获取当前节点层级 ;

缺点

新增节点时需要将dept_parent_ids字段值处理好 ;
dept_parent_ids字段的长度很难确定，无论长度设为多大，都存在不能够无限扩展的情况 ;节
点移动复杂，需要同时变更所有子集中的dept_parent_ids字段值 ;

设计3：闭包表

闭包表是解决分级存储的一个简单而优雅的解决方案，这是一种通过空间换取时间的方式 ;
需要额外创建了一张TreePaths表它记录了树中所有节点间的关系 ;
包含两列，祖先列与后代列，即使这两个节点之间不是直接的父子关系；同时增加一行指向节点自己 ;

表设计

主表

CREATE TABLE `dept_info03` (
  `id` int(10) unsigned NOT NULL AUTO_INCREMENT COMMENT '自增主键',
  `dept_id` int(10) NOT NULL COMMENT '部门id',
  `dept_name` varchar(100) NOT NULL COMMENT '部门名称',
  `create_time` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
  `update_time` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '修改时间',
  PRIMARY KEY (`id`) USING BTREE
) ENGINE=InnoDB AUTO_INCREMENT=1 DEFAULT CHARSET=utf8;

浅谈MYSQL中树形结构表3种设计优劣分析与分享

祖先后代关系表

CREATE TABLE `dept_tree_path_info` (
  `id` int(10) unsigned NOT NULL AUTO_INCREMENT COMMENT '自增主键',
  `ancestor` int(10) NOT NULL COMMENT '祖先id',
  `descendant` int(10) NOT NULL COMMENT '后代id',
  `depth` tinyint(4) NOT NULL DEFAULT '0' COMMENT '层级深度',
  PRIMARY KEY (`id`) USING BTREE
) ENGINE=InnoDB AUTO_INCREMENT=1 DEFAULT CHARSET=utf8;

注：depth 层级深度字段，自我引用为 1，直接子节点为 2，再一下层为 3，一次类推，第几层就是几。

浅谈MYSQL中树形结构表3种设计优劣分析与分享

SQL示例

插入新节点

INSERT INTO dept_tree_path_info (ancestor, descendant,depth)
SELECT t.ancestor, 3001,t.depth+1 FROM dept_tree_path_info AS t
WHERE t.descendant = 2001
UNION ALL
SELECT 3001,3001,1

查询所有祖先

SELECT
	c.*
FROM
	dept_info03 AS c
INNER JOIN dept_tree_path_info t ON c.dept_id = t.ancestor
WHERE
	t.descendant = 3001

查询所有后代

SELECT
	c.*
FROM
	dept_info03 AS c
INNER JOIN dept_tree_path_info t ON c.dept_id = t.descendant
WHERE
t.ancestor = 1001

删除所有子树

DELETE
FROM
	dept_tree_path_info
WHERE
	descendant IN
	(
		SELECT
			a.dept_id
		FROM
		( SELECT descendant dept_id FROM dept_tree_path_info WHERE  ancestor = 1001 ) a
	)

删除叶子节点

DELETE
FROM
	dept_tree_path_info
WHERE
	descendant = 2001

移动节点

删除所有子树(先断开与原祖先的关系)
建立新的关系

优点

非递归查询减少冗余的计算时间 ;
方便非递归查询任意节点所有的父集 ;
方便查询任意节点所有的子集 ;
可以实现无限层级 ;
支持移动节点 ;

缺点

层级太多情况下移动树节点会带来关系表多条操作 ;
需要单独一张表存储对应关系，在新增与编辑节点时操作相对复杂 ;

结合使用

可以将邻接表方式与闭包表方式相结合使用。实际上就是将父id冗余到主表中，在一些只需要查询直接关系的业务中就可以直接查询主表，而不需要关联2张表了。在需要跨级查询时祖先后代关系表就显得尤为重要。

表设计

主表

CREATE TABLE `dept_info04` (
  `id` int(10) unsigned NOT NULL AUTO_INCREMENT COMMENT '自增主键',
  `dept_id` int(10) NOT NULL COMMENT '部门id',
  `dept_name` varchar(100) NOT NULL COMMENT '部门名称',
  `dept_parent_id` int(11) NOT NULL COMMENT '父部门id',
  `create_time` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
  `update_time` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '修改时间',
  PRIMARY KEY (`id`) USING BTREE
) ENGINE=InnoDB AUTO_INCREMENT=1 DEFAULT CHARSET=utf8;

祖先后代关系表

CREATE TABLE `dept_tree_path_info` (
  `id` int(10) unsigned NOT NULL AUTO_INCREMENT COMMENT '自增主键',
  `ancestor` int(10) NOT NULL COMMENT '祖先id',
  `descendant` int(10) NOT NULL COMMENT '后代id',
  `depth` tinyint(4) NOT NULL DEFAULT '0' COMMENT '层级深度',
  PRIMARY KEY (`id`) USING BTREE
) ENGINE=InnoDB AUTO_INCREMENT=1 DEFAULT CHARSET=utf8;

总结

其实，在以往的工作中，曾见过不同类型的设计，邻接表，路径枚举，邻接表路径枚举一起来的都见过。每种设计都各有优劣，如果选择设计依赖于应用程序中哪种操作最需要性能上的优化。

设计	表数量	查询直接子	查询子树	同时查询多个节点子树	插入	删除	移动
邻接表	1	简单	需要递归	需要递归	简单	简单	简单
枚举路径	1	简单	简单	查多次	相对复杂	简单	复杂
闭包表	2	简单	简单	简单	相对复杂	简单	复杂
