Vue 实现可视化拖拽页面编辑器

拖拽实现

拖拽事件

这里使用 H5的拖拽事件，主要用到：

dragstart // 开始拖拽一个元素时触发
draggable // 指定可被拖拽的元素
dragend  // 当拖拽操作结束时触发
dragover // 当拖拽元素在可释放目标上移动时触发
drop  // 当拖拽元素在可释放目标上被释放时触发

我们来看看怎么使用这些事件：

<!-- 拖拽元素列表数据 -->
<script>
// com 为对应的视图组件，在释放区域显示
typeList: {
 banner: {
  name: '轮播图',
  icon: 'el-icon-picture',
  com: Banner
 },
 product: {
  name: '商品',
  icon: 'el-icon-s-goods',
  com: Product
 },
 images: {
  name: '图片',
  icon: 'el-icon-picture',
  com: Images
 },
}
</script>
<!-- 拖拽元素 -->
<ul
 @dragstart="dragStart"
 @dragend="dragEnd"
>
 <li
  v-for="(val, key, index) in typeList"
  draggable
  :data-type="key"
  :key="index + 1"
 >
  <span :class="val.icon"></span>
  <p>{{val.name}}</p>
 </li>
</ul>

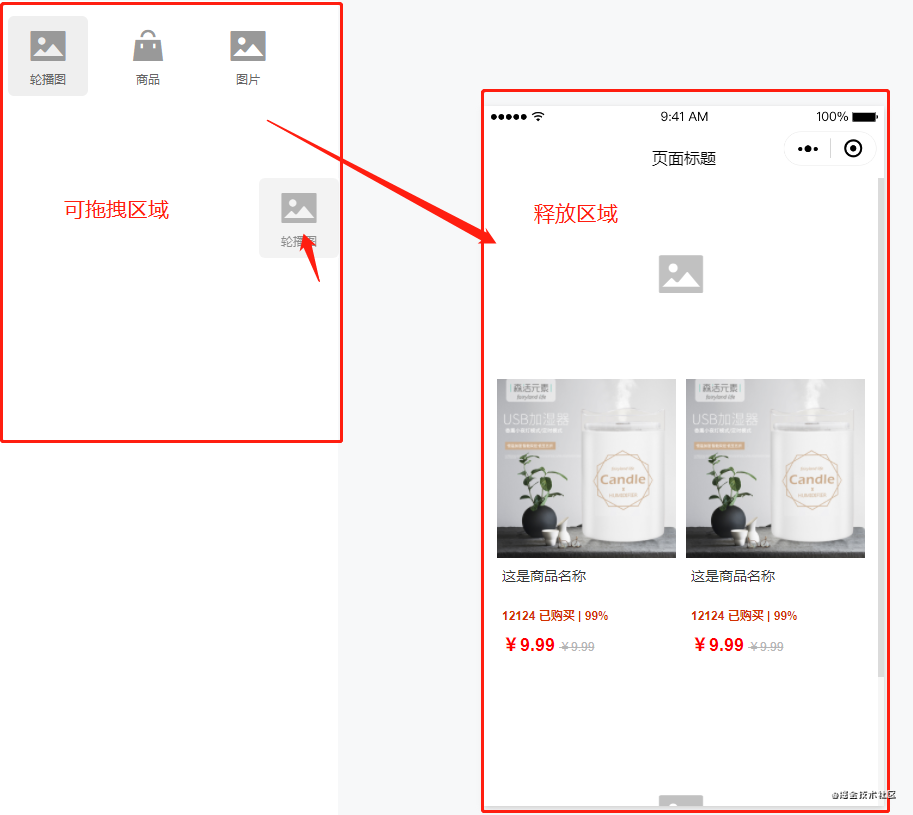

<!-- 释放区域 -->
<div
 class="view-content"
 @drop="drog"
 @dragover="dragOver"
>
</div>

Vue 实现可视化拖拽页面编辑器

拖拽开始

定义一个变量type，用于触发拖拽事件开始的时候，确定当前拖拽元素是哪种类型，比如：产品、广告图…

// 拖拽类型
dragStart(e) {
 this.type = e.target.dataset.type
}

确定类型后，再进入下一步的释放区域

在释放区域中移动

移动的过程中，需要根据鼠标位置实时计算拖拽元素的位置，具体可往下翻预览动图效果！

// 'view-content': 外层盒子的class，直接 push
// 'item': 盒子内部的元素，需计算位置，进行变换操作
dragOver() {
 let className = e.target.className
 let name = className !== 'view-content' ? 'item' : 'view-content'

 // 组件的默认数据
 const defaultData = {
  type: this.type, // 组件类型
  status: 2,   // 默认状态
  data: [],   // 基本数据
  options: {}   // 其他操作
 }

 if (name == 'view-content') {
  //...
 } else if (name == 'item') {
  //...
 }
}

边界处理、角度计算

核心变量：

isPush：拖拽元素是否已push到页面数据中
index：拖拽元素最终的索引值
curIndex：鼠标所在位置的元素的索引值
direction：鼠标所在元素的上/下部分

当 name=='view-content'，说明拖拽元素处于外层且空白的可释放区域，如果未添加状态，直接push即可

if (name == 'view-content') {
 if (!this.isPush) {
  this.index = this.view.length
  this.isPush = true
  this.view.push(defaultData)
 }
}

当 name==’item’，也就是在已有元素的上方，则需要计算位置，上/下方，添加 or 移动

if (name == 'item') {
 let target = e.target
 let [ y, h, curIndex ] = [ e.offsetY, target.offsetHeight, target.dataset.index ]
 let direction = y < (h / 2) // 计算鼠标处于当前元素的位置，来决定拖拽元素的上/下

 if (!this.isPush) {
  // first
  if (direction) {
   if (curIndex == 0) {
    this.view.unshift(defaultData)
   } else {
    this.view.splice(curIndex, 0, defaultData)
   }
  } else {
   curIndex = +curIndex + 1
   this.view.splice(curIndex, 0, defaultData)
  }
 } else {
  // Moving
  if (direction) {
   var i = curIndex == 0 ? 0 : curIndex - 1
   var result = this.view[i]['status'] == 2
  } else {
   var i = +curIndex + 1
   var result = this.view.length > i && this.view[i]['status'] == 2
  }

  // 拖拽元素是否需变换位置
  if (result) return

  const temp = this.view.splice(this.index, 1)
  this.view.splice(curIndex, 0, temp[0])
 }
 this.index = curIndex // 拖拽元素位置
 this.isPush = true  // 进入则push，即true
}

first：未 push，则根据当前 index 和 direction 来决定拖拽元素的位置
Moving：已 push 且移动状态，根据当前 index 和 direction 来找出对应值的状态，是否为拖拽元素，是则 return，否则变换位置

总结一下：获取当前鼠标所在的元素索引，再计算鼠标是在元素的上半部分还是下半部分，以此推断出拖拽元素的位置！！！

Vue 实现可视化拖拽页面编辑器

小问题：

上面的 name==’item’，Event 事件需要阻止默认事件，避免 target 为内层元素，导致无法计算位置，但是只用事件阻止在这里行不通，也不知道为啥，需要把 .item 的所有子元素加上 pointer-events: none 的属性才行！

e.preventDefault()
e.stopPropagation()

.item div{
 pointer-events: none;
}

拖拽结束

即松开鼠标、或离开释放区域，则恢复默认状态。

这里的status有什么作用呢

上方的计算规则，用于判断元素是否为拖拽元素。
页面的显示方式，拖拽的时候只显示组件名，释放之后才恢复正常显示内容。

// 结束拖拽
dragEnd(e) {
 this.$delete(this.view[this.index], 'status')
 this.isPush = false
 this.type = null
},
// 已放置到指定位置
drog(e) {
 e.preventDefault()
 e.stopPropagation()
 this.dragEnd()
},

内容块拖拽实现

因时间关系，这里偷懒了，使用了一个较为完美的列表拖拽插件 Vue.Draggable (star 14.2k)

研究了一会儿，其逻辑和上方实现的拖拽有一定联系，具体实现方法大同小异，相信有了上面的实战案例，你也就能做出来了！

要不，你动手试试？

可以根据Vue.Draggable的使用方式，来实现一个拖拽组件，具体会用到（drag、slot、DOM）等操作

（后面有时间，我再回来封装一个）

组件划分

中间视图组件，右边编辑组件，为一套一套的，果然是一套一套的，不愧是有一套一套的！

page=>index 则管理着整个页面的内容

.
├── components
| ├── Edit   ## 右边编辑
| | ├── Info  # 基本信息
| | ├── Image  # 广告图
| | ├── Product # 商品
| | └── Index  # 管理编辑组件的信息
| └── View   ## 中间视图
| | ├── Banner  # 轮播图
| | ├── Images  # 广告图
| | └── Product # 产品列表
└── page
 └── index   ## 主页面

想要实现预览页面的效果，直接使用 components=>View 下面的组件即可，与 page=>index 使用方法一致，无需过多修改！

数据结构的定义

实现一个鲜艳且具有扩展性的功能，那么定义一个符合条件的数据结构是必不可少的！与此同时也能决定你的代码质量！

当然，还是得由自身所学和逻辑思维来决定！

这里最为亮眼的处理方式：借用对象的关系，使得组件之间的传值，只需单向传输一次！

view: [
 {
  type: 'info',
  title: '页面标题',
  remarks: '页面备注',
  backgroundColor: 'red'
 },
 {
  type: 'banner',
  data: [
   { url: '1.jpg', name: '轮播图1', link: 'https://轮播图跳转地址.cn' },
   { url: '2.jpg', name: '轮播图2', link: 'https://轮播图跳转地址.cn' }
  ]
 },
 {
  type: 'images',
  data: [
   { url: '1.jpg', name: '广告图1', link: 'https://广告图跳转地址.cn' },
   { url: '2.jpg', name: '广告图2', link: 'https://广告图跳转地址.cn' }
  ]
 },
 {
  type: 'product',
  data: [
   { id: '1', name: '商品1', image: '1.jpg' },
   { id: '2', name: '商品2', image: '2.jpg' }
  ],
  options: {
   originalPrice: true, // 划线价
   goodRatio: true,  // 好评率
   volumeStr: false,  // 销量数
  }
 }
]

就是一个数组，数组的item代表着一个模块

type：模块类型
data：基本信息
options：其他操作

….可参考原有组件模块，按照需求去自行扩展等操作

编辑组件的传值

选择视图组件的时候，把view里面指定的item对象作为参数传递给编辑组件！

对象是指向同一个内存地址的，存在着一种引用关系，只需修改一次即可实现多方位的数据更新！

<section class="r">
 <EditForm
  :data="props"
  v-if="isRight"
 ></EditForm>
</section>
<script>
// 切换视图组件
selectType(index) {
 this.isRight = false
 this.props = this.view[index]
 this.$nextTick(() => this.isRight = true)
}
</script>

图片上传

刚好上面有图片上传组件，这里分享一下我的使用技巧！！

使用 Element-ui 自带上传组件的朋友，看过来（敲黑板）

我们先来实现一个简约版的：

<!-- 禁用所有默认方法 -->
<el-upload
 :http-request="upload"
 :show-file-list="false"
 multiple
 action
>
 <img :src="item.url" v-for="(item, index) in list" :key="index">
</el-upload>
<script>
upload(params) {
 const file = params.file;
 const form = new FormData();
 form.append("file", file);
 form.append("clientType", "multipart/form-data");

 const index = this.imageIndex // 编辑图片的索引
 const data = {
  url: URL.createObjectURL(file),
  form
 }
 if (index !== null) {
  // this.list => 图片集合
  this.$set(this.list, index, data)
 } else {
  this.list.push(data)
 }
}
</script>

重写上传方法
使用 URL.createObjectURL(file) 创建一个本地预览的地址
把 form 对象存起来，提交时再上传

// 根据上面的代码，使用Promise实现上传功能
const request = []
this.list.forEach(item => {
 request.push(
  new Promise((resolve, reject) => {
   /**
    * 上传接口
    * 替换原 url
    * 删除 form
    */
   imageUpload(item.form).then(res => {
    item.url = res.data.url
    delete item.form
    resolve(res)
   }).catch(err => {
    reject(err)
   })
  })
 )
})
Promise.all(request).then(res => {
 // ... submit ...
})

等到最后一步提交数据的时候，再上传所有的图片，上传完成之后再去调用提交数据的接口！！

在有表单多数据提交的场景下，这才是最正确的做法！

最后总结

其实并不复杂，重点在于数据结构的定型、组件交互的处理、逻辑方式等规划，只要这一步核心的点实现了。

其他的，例如新增组件、新增操作等等扩展性的操作，剩下的问题已不再是问题！

这只能算是一个简版，可按照需求，去优化、去琢磨、去完善，吸收成为自己的知识！

至少我已经满足了工作上的需求了，哇哈哈哈哈哈~~~

更多的细节，欢迎查看源码，Github 地址献上，感谢您的 star，我是不吃茶的李白。

以上就是Vue 实现可视化拖拽页面编辑器的详细内容，更多关于Vue 可视化拖拽页面编辑器的资料请关注NICE源码其它相关文章！
