Springboot运用vue+echarts前后端交互实现动态圆环图

JavaScript
2022-04-15 0 821
目录
  • 前言
  • 一、环境配置
    • 1.1 安装acharts
    • 1.2 全局引用
  • 二、圆环图前端实现
    • 2.1 先在vue页面添加渲染盒子
    • 2.2 前端逻辑实现部分
    • 2.3 展示（可按自己需求更改前端样式）
  • 三、前后端数据交互实现
    • 3.1 创建数据库
    • 3.2 后台代码的编写

前言

我们做项目的时候，常常需要一些统计图来展示我们的数据，作为web开发人员，会实现统计图是我们必会的技能。我将带大家来实现动态饼图的实现

一、环境配置

1.1 安装acharts

//npm也一样
cnpm install echarts --save

1.2 全局引用

main.js中配置

//引入 echarts
import echarts from 'echarts'
//注册组件
Vue.prototype.$echarts = echarts

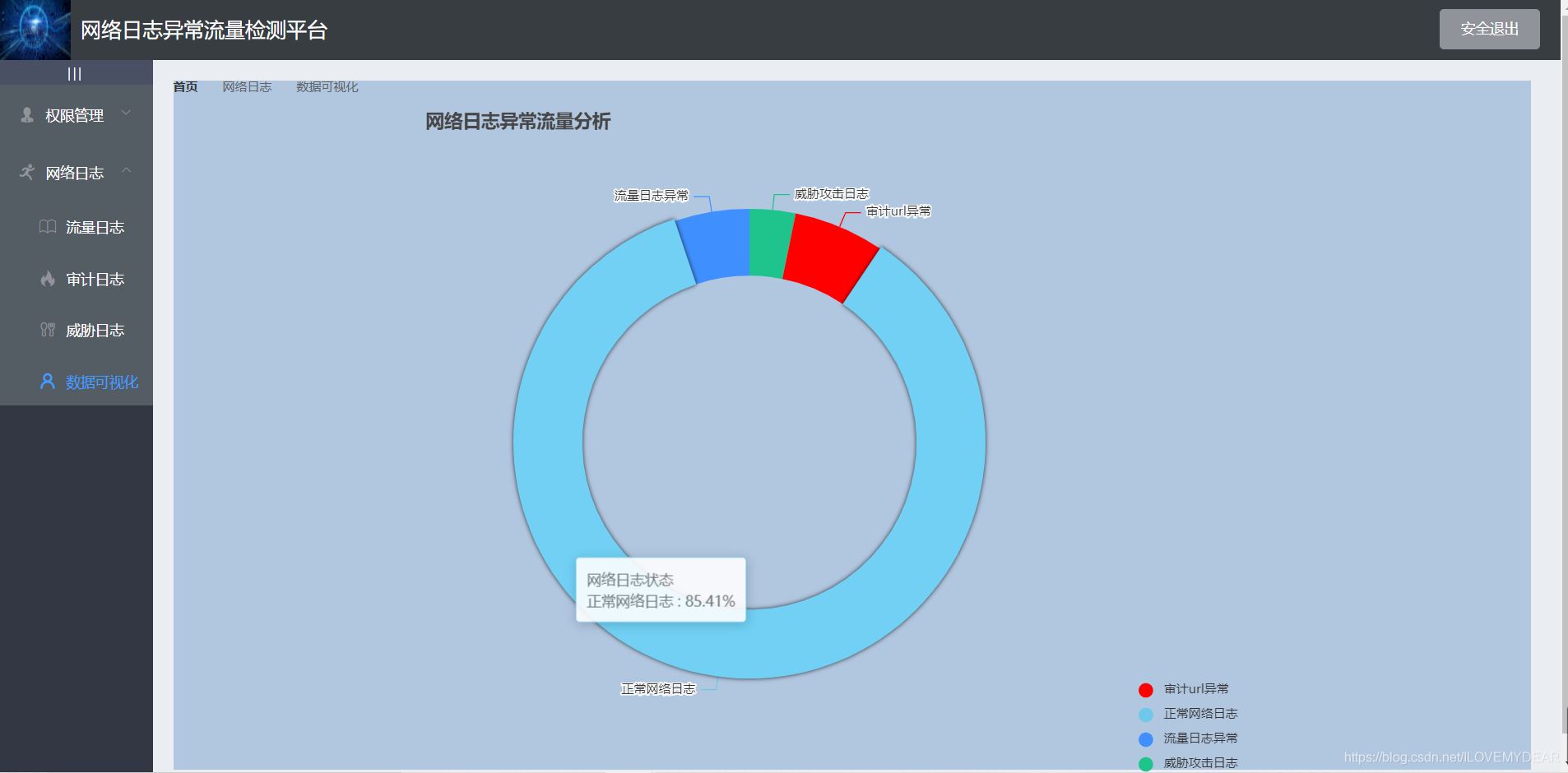

全局注册好组件之后就让我们进入正题吧，第一步先绘制圆环图吧。先上结果图：

Springboot运用vue+echarts前后端交互实现动态圆环图

二、圆环图前端实现

2.1 先在vue页面添加渲染盒子

<template>
  <div class="test2" style="width:600px;height:400px;">
      <div id="myChart" style="width:100%;height:278px;float:left;"></div>
  </div>
</template>

2.2 前端逻辑实现部分

引入echart

import * as echarts from 'echarts'

注意：这里有一个大坑，如果你安装的是高版本的echarts,一定要按我这个来，import echarts from ‘echarts’网上很多人都这么分享会发生init函数初始化错误

<script>
     import * as echarts from 'echarts'
     export default {
       name: 'test2',
       data () {
         return {
         queryInfo: {
         query: "",
         pageNum: 1,
         pageSize: 4,//后端请求的数据类别4个，如果你有多个，就更改这个参数
       },
       queryInfof: {
         query: "",
         pageNum: 1,
         pageSize: 100,
       },
           myChart: '',
           opinionData2: [

           {"itemStyle":"#3F8FFF","name":"威胁攻击日志","value":200},
           {"itemStyle":"#6DC8EC","name":"审计url异常","value":388},
           {"itemStyle":"#1FC48D","name":"正常网络日志","value":5287},
           {"itemStyle":"red","name":"流量日志异常","value":320}
           ]
         }
       },
       mounted: function () {
          this.drawLine();

       },

       methods: {
          async  drawLine () {
              // 调用post请求
     /* const { data: res } = await this.$http.get("alldate", {
        params: this.queryInfo
      });
      if (res.flag != "success") {
        return this.$message.error("该数据获取失败！！！");
      }

      console.log(res.flag)
       this.opinionData2 = res.opinionData2; // 将返回数据赋值*/
           this.myChart = echarts.init(document.getElementById('myChart'))
           this.myChart.setOption({
             title: {
               text: '网络日志异常流量分析', // 主标题
               subtext: '', // 副标题
               x: 'left' // x轴方向对齐方式
             },
             grid: { containLabel: true },
             tooltip: {
               trigger: 'item',
               formatter: '{a} <br/>{b} : {d}%'
             },
             // color: ['#1FC48D', '#F5A60A', '#6DC8EC', '#3F8FFF'],
             color: ['#1FC48D', 'red', '#6DC8EC', '#3F8FFF'],
             // backgroundColor: '#ffffff',
             legend: {
               orient: 'vertical',
               icon: 'circle',
               align: 'left',
               x: 'right',
               y: 'bottom',
               data: ['审计url异常', '正常网络日志', '流量日志异常', '威胁攻击日志']
             },
             series: [
               {
                 name: '网络日志状态',
                 type: 'pie',
                 radius: ['50%', '70%'],
                 avoidLabelOverlap: false,
                 center: ['40%', '50%'],
                 itemStyle: {
                   emphasis: {
                     shadowBlur: 10,
                     shadowOffsetX: 0,
                     shadowColor: 'rgba(0, 0, 0, 0.5)'
                   },
                   color: function (params) {
                     // 自定义颜色
                     var colorList = ['#1FC48D', 'red', '#6DC8EC', '#3F8FFF']
                     return colorList[params.dataIndex]
                   }
                 },
                 data: this.opinionData2
               }
             ]
           })
         },
       }
     }
     </script>

2.3 展示（可按自己需求更改前端样式）

Springboot运用vue+echarts前后端交互实现动态圆环图

三、前后端数据交互实现

3.1 创建数据库

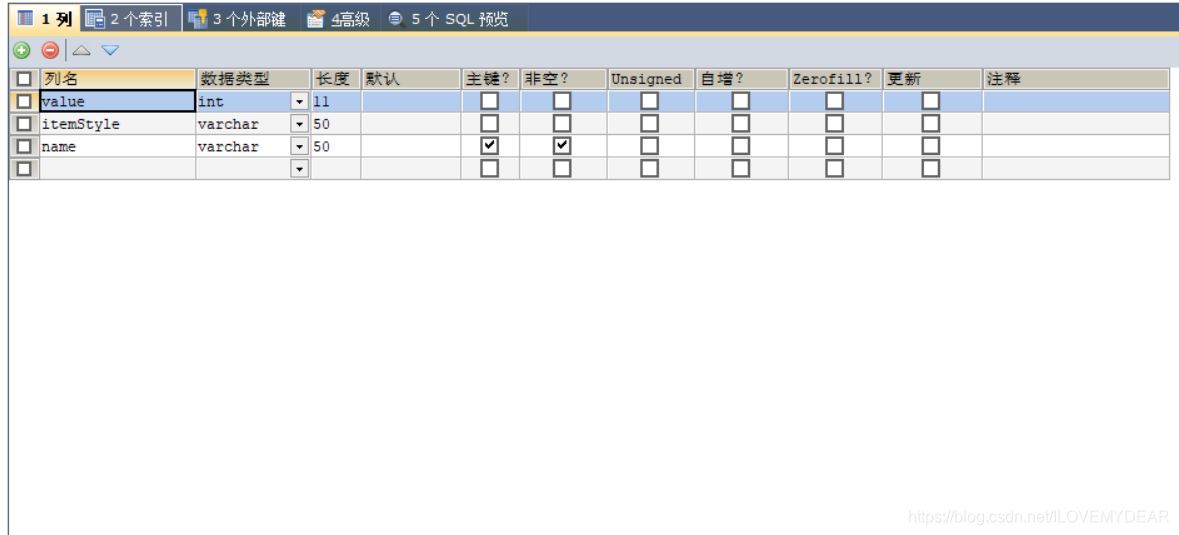

表结构：（根据你的业务需要创建）

Springboot运用vue+echarts前后端交互实现动态圆环图

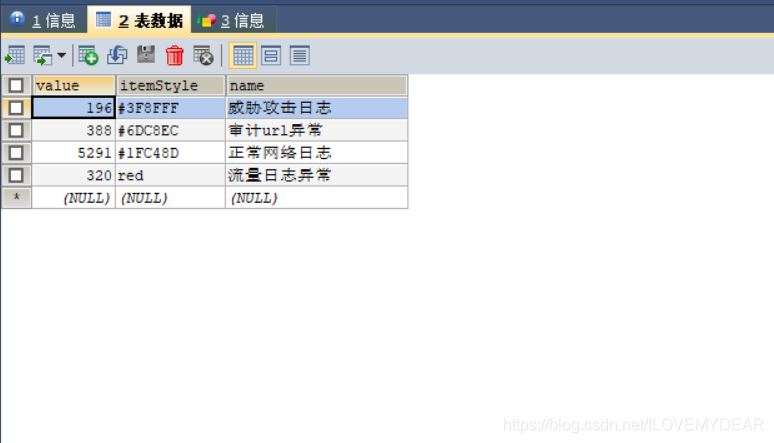

表数据

Springboot运用vue+echarts前后端交互实现动态圆环图

3.2 后台代码的编写

3.2.1 在bean包下创建QueryInfo类

该类实现得到前端请求的数据条数。相当于分页功能。

public class QueryInfo {
    private String query;
    private int pageNum=1;
    private int pageSize=1;

    public QueryInfo() {
    }

    public QueryInfo(String query, int pageNum, int pageSize) {
        this.query = query;
        this.pageNum = pageNum;
        this.pageSize = pageSize;
    }

    public String getQuery() {
        return query;
    }

    public int getPageNum() {
        return pageNum;
    }

    public int getPageSize() {
        return pageSize;
    }

    public void setQuery(String query) {
        this.query = query;
    }

    public void setPageNum(int pageNum) {
        this.pageNum = pageNum;
    }

    public void setPageSize(int pageSize) {
        this.pageSize = pageSize;
    }

    @Override
    public String toString() {
        return "QueryInfo{" +
                "query='" + query + '\'' +
                ", pageNum=" + pageNum +
                ", pageSize=" + pageSize +
                '}';
    }
}

3.2.2 在bean包下创建Showdate类

public class Showdate {
    private  String name;
    private  String itemStyle;
    private  int value;


    public Showdate() {

    }

    public Showdate(String name, String itemStyle, int value) {
        this.name = name;
        this.itemStyle = itemStyle;
        this.value = value;
    }

    public String getName() {
        return name;
    }

    public void setName1(String name) {
        this.name= name;
    }

    public String getItemStyle() {
        return itemStyle;
    }

    public void setItemStyle(String itemStyle) {
        this.itemStyle = itemStyle;
    }

    public int getValue() {
        return value;
    }

    public void setValue(int value) {
        this.value = value;
    }

    @Override
    public String toString() {
        return "Showdate{" +
                "name='" + name + '\'' +
                ", itemStyle='" + itemStyle + '\'' +
                ", value=" + value +
                '}';
    }
}

3.2.3 在resources下创建Mapper

1.在Mapper中创建ShowDataMapper.xml

<?xml version="1.0" encoding="UTF-8" ?>
<!DOCTYPE mapper  PUBLIC "-//mybatis.org//DTD Mapper 3.0//EN"
        "http://mybatis.org/dtd/mybatis-3-mapper.dtd">

<mapper namespace="com.naughty.userlogin02.dao.ShowdateDao">


    <select id="getAlldate" resultType="com.naughty.userlogin02.bean.Showdate">
        SELECT * FROM date1
        <if test="name!=null ">
            WHERE name like #{name}
        </if>
        LIMIT #{pageStart},#{pageSize}
    </select>

    <update id="updatenew">
        UPDATE date1 SET value = #{count} WHERE name = #{name}
    </update>


</mapper>

2.在resources下创建application.yml用于配置数据库和端口号

# mysql
spring:
  datasource:
    #MySQL配置
    driverClassName:  com.mysql.cj.jdbc.Driver
    url: jdbc:mysql://localhost:3306/weblog?useUnicode=true&characterEncoding=UTF-8&useSSL=false&serverTimezone=UTC
    username: root
    password: root

mybatis:
  mapper-locations: classpath:mapper/*.xml
  type-aliases-package: com.example.demo.model
server:
  port: 9000

3.2.4 在Dao下创建ShowdateDao

里面有两个接口，如果你需要操作数据库，就需要在ShowdateDao中编写接口方法；
在ShowDataMapper.xml中编写sql语句。
我这里实现了修改和查找；

import com.naughty.userlogin02.bean.Showdate;
import org.apache.ibatis.annotations.Param;
import org.springframework.stereotype.Repository;

import java.util.List;
@Repository
public interface ShowdateDao {

    public List<Showdate> getAlldate(@Param("name") String name, @Param("pageStart") int pageStart, @Param("pageSize") int pageSize);

    public int updatenew(String name, int count);
}

3.2.5 在Controller下创建ShowdateController

在ShowdateController中要注解使用空间

   @Autowired
    ShowdateDao showdateDao;//你需要传给前端的数据库表
    @Autowired
    FlowDao flowDao;//你的数据来源的效果数据库表

package com.naughty.userlogin02.controller;

import com.alibaba.fastjson.JSON;
import com.naughty.userlogin02.bean.*;
import com.naughty.userlogin02.dao.CheckDao;
import com.naughty.userlogin02.dao.FlowDao;
import com.naughty.userlogin02.dao.SafeDao;
import com.naughty.userlogin02.dao.ShowdateDao;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.web.bind.annotation.*;

import java.util.HashMap;
import java.util.List;
import java.util.Stack;

@RestController
public class ShowdateController {

    @Autowired
    ShowdateDao showdateDao;
    @Autowired
    FlowDao flowDao;
//前台刷新日志数据
    @CrossOrigin
    @RequestMapping("/alldate")//前端请求通道
    public String getAlldateList(QueryInfo queryInfo){
        System.out.println(queryInfo);
        int pageStart = (queryInfo.getPageNum()-1)*queryInfo.getPageSize();
        List<Showdate> dates = showdateDao.getAlldate("%"+queryInfo.getQuery()+"%",pageStart,queryInfo.getPageSize());

      for(int i =0;i<dates.size();i++){
          System.out.println(dates.get(i).toString());
      }
        //校验
        //封装校验后的流量日志
        HashMap<String, Object> res = new HashMap<>();
        res.put("flag","success");
        res.put("opinionData2",dates );
        String date_json= JSON.toJSONString(res);
        System.out.println(date_json.toString());
        return date_json;
    }

//数据库数据来源的实现方法，就是改变数据库表Date1中得数据
    @RequestMapping("/getupdata")
    public String updateDate(QueryInfo queryInfo){

        String s = "流量日志异常";
        String s1 ="审计url异常";
        String s2 ="威胁攻击日志";
        String s3 ="正常网络日志";
        /*int count = getUserList(queryInfo);
        int count1 =getChickList(queryInfo);  //四个方法需要你自己根据具体业务实现
        int count2 =getSafeDate(queryInfo);
        int count3 =allBlognum(queryInfo)-(count+count1+count2);*/
        showdateDao.updatenew(s,count);
        showdateDao.updatenew(s1,count1);
        showdateDao.updatenew(s2,count2);
        int i= showdateDao.updatenew(s3,count3);
        System.out.println("异常类型:"+s);
        System.out.println("异常日志数量:"+count);
        String str = i >0?"success":"error";
        return str;
    }

}

3.2.6 修改前端接口

Js全部代码：

   <script>
     import * as echarts from 'echarts'
     export default {
       name: 'test2',
       data () {
         return {
         queryInfo: {
         query: "",
         pageNum: 1,
         pageSize: 4,
       },
       queryInfof: {
         query: "",
         pageNum: 1,
         pageSize: 100,
       },
           myChart: '',
           opinionData2: [

//清空前端测试数据
           ]
         }
       },
       mounted: function () {
          this.drawLine();

       },
       created() {
         this.getdateList();  //每次进入页面刷新数据库数据实现动态数据绑定
      },
       methods: {
          async  drawLine () {
              // 调用post请求，获得后台数据库的数值
      const { data: res } = await this.$http.get("alldate", {
        params: this.queryInfo
      });
      if (res.flag != "success") {
        return this.$message.error("该数据获取失败！！！");
      }

      console.log(res.flag)
       this.opinionData2 = res.opinionData2; // 将返回数据赋值
           this.myChart = echarts.init(document.getElementById('myChart'))
           this.myChart.setOption({
             title: {
               text: '网络日志异常流量分析', // 主标题
               subtext: '', // 副标题
               x: 'left' // x轴方向对齐方式
             },
             grid: { containLabel: true },
             tooltip: {
               trigger: 'item',
               formatter: '{a} <br/>{b} : {d}%'
             },
             // color: ['#1FC48D', '#F5A60A', '#6DC8EC', '#3F8FFF'],
             color: ['#1FC48D', 'red', '#6DC8EC', '#3F8FFF'],
             // backgroundColor: '#ffffff',
             legend: {
               orient: 'vertical',
               icon: 'circle',
               align: 'left',
               x: 'right',
               y: 'bottom',
               data: ['审计url异常', '正常网络日志', '流量日志异常', '威胁攻击日志']
             },
             series: [
               {
                 name: '网络日志状态',
                 type: 'pie',
                 radius: ['50%', '70%'],
                 avoidLabelOverlap: false,
                 center: ['40%', '50%'],
                 itemStyle: {
                   emphasis: {
                     shadowBlur: 10,
                     shadowOffsetX: 0,
                     shadowColor: 'rgba(0, 0, 0, 0.5)'
                   },
                   color: function (params) {
                     // 自定义颜色
                     var colorList = ['#1FC48D', 'red', '#6DC8EC', '#3F8FFF']
                     return colorList[params.dataIndex]
                   }
                 },
                 data: this.opinionData2
               }
             ]
           })
         },
         async getdateList() {
      // 调用post请求
      const { data: res } = await this.$http.get("getupdata", {
        params: this.queryInfof
      });
      if (res != "success") {
        return this.$message.error("该数据获取失败！！！");
      }
      console.log(res)
        },
       }
     }
     </script>

Springboot运用vue+echarts前后端交互实现动态圆环图

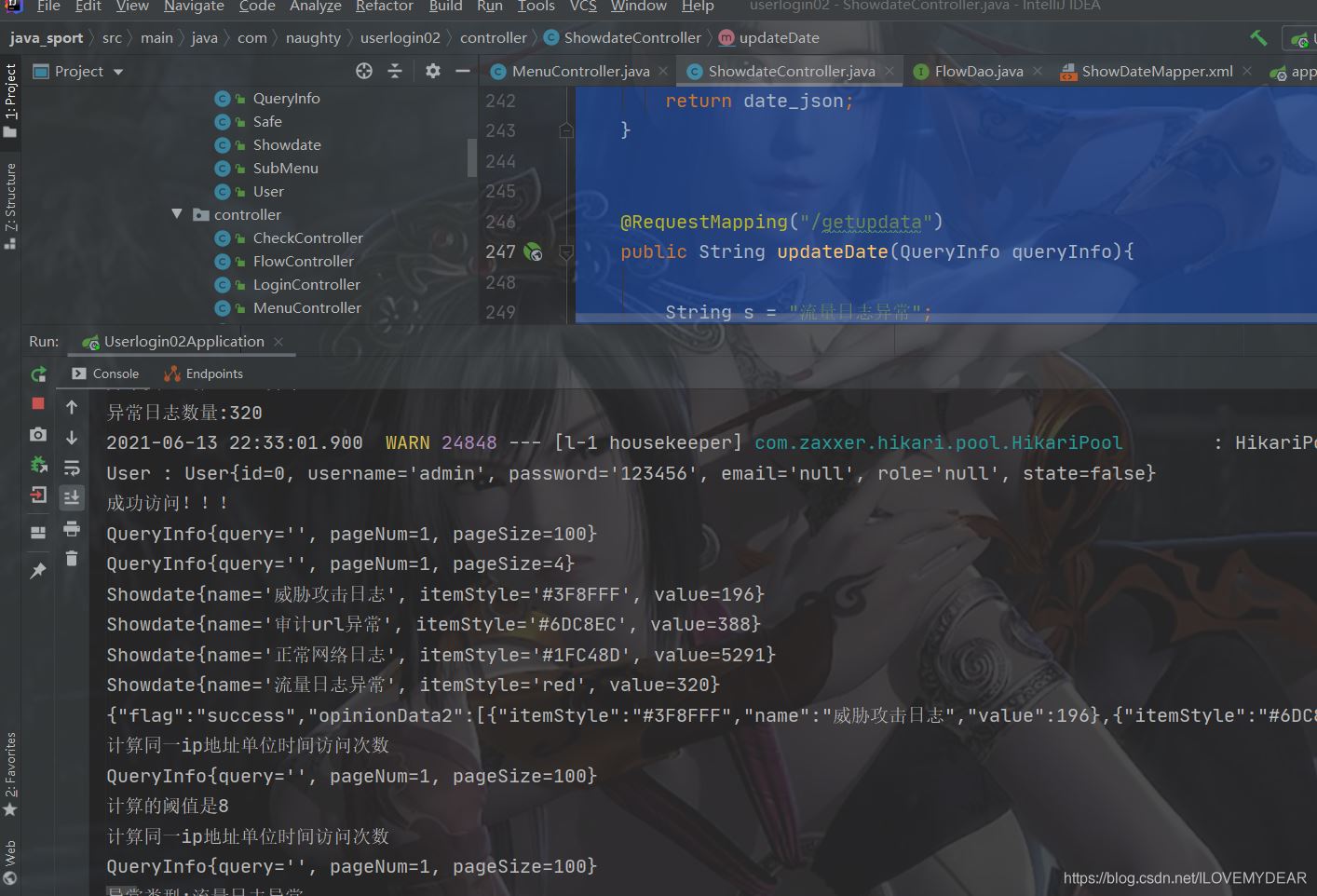

后台返回数据：

Springboot运用vue+echarts前后端交互实现动态圆环图

到此这篇关于Springboot运用vue+echarts前后端交互实现动态圆环图的文章就介绍到这了,更多相关Springboot vue动态圆环图 内容请搜索NICE源码以前的文章或继续浏览下面的相关文章希望大家以后多多支持NICE源码！
