Echart图表在项目中的前后端使用详解

JavaScript
2022-04-15 0 732
目录
  • 前言
  • 一、项目架构
  • 二、进入Echart官网学会自我分析
    • 2.1 Echart官方文档
    • 2.2 Echart基础代码常识
  • 三，折线图使用
    • 3.1 基础折线图
    • 3.2 平滑折线图
    • 3.3 面积折线图
    • 3.4 炫酷组合图

前言

图表在我们的项目中可以帮我们很明确的看到我们想要看到的数据，并且通过操控图表，可以很快获得你想要的信息，在b站上同学们看见一些炫酷的可视化图表时否觉得好炫酷，好牛逼。一看这个项目就很nb,现在临近毕业设计阶段，学会如何使用Echart图表，或许会让你的项目打动老师，也会让你在编写论文中有话好说。在工作中会一手图表，在leader眼中你就是个人才。好了，废话不多说，开干!

一、项目架构

Echart图表在项目中的前后端使用详解

我的文章会涉及图片中的表格使用，如果你都学会了，可以去Echart官网使用更高级炫酷的表了。

二、进入Echart官网学会自我分析

2.1 Echart官方文档

Echart官网

Echart图表在项目中的前后端使用详解

进入官网

Echart图表在项目中的前后端使用详解

进入所有实例

Echart图表在项目中的前后端使用详解

点击基础折线图

Echart图表在项目中的前后端使用详解

以上就是你在使用Echart图表所需要的步骤。

2.2 Echart基础代码常识

我们引入基础折图来讲解：

import * as echarts from 'echarts';//引入echarts资源

var chartDom = document.getElementById('main');//定位你图表显示的前端id=main的块
var myChart = echarts.init(chartDom);//初始化前端块中的图表
var option; //图表对象

option = {
  xAxis: { //图标对象中x轴
    type: 'category', //线条类型
    data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun'] //当前轴上的数据
  },
  yAxis: { //图标对象中y轴
    type: 'value' //类型为value
  },
  series: [
    { //与x轴对应的对象值，比如‘Mon'对'150'
      data: [150, 230, 224, 218, 135, 147, 260],
      type: 'line' //类型是线条
    }
  ]
};

option && myChart.setOption(option); //将option对象存入chart,setOption的意思就是修改。

三，折线图使用

3.1 基础折线图

前端实现：

  1. 创建一个.vue文件
  2. 定义一个显示图表的前端代码块
  3. 定位id
  4. 初始化chart
  5. 定义option对象
  6. 调用创建方法

创建一个.vue文件

Echart图表在项目中的前后端使用详解

页面结构：

<template>
  //这里放表的div
</template>

<script>

export default{ //JS代码块框架

    data(){
        return{

        }
    }


}

</script>

定义一个显示图表的前端代码块

<template>
<div class="width:600px;height:400;">
   <div id="main"></div>
</div>
</template>
<script>
export default{

    data(){
        return{

        }
    }
}

</script>

定位id并初始化chart

<template>
    <!-- 用来放echarts图表的容器，一定要有宽高 -->
 <div>
 <div id="main" style="height: 300px;width: 400px;"></div>
</div>

</template>


<script>
import * as echarts from 'echarts';
export default {
    data (){
        return{
        }
    },
    mounted() {
        this.getchart();//定义一个接口方法在methods中调用
    },
    methods: {

        //图表方法
        getchart() {
            //获取id并初始化图表
            var chartDom  = document.getElementById('main');
            var myChart = echarts.init(chartDom);
            //配置项
            var option;
            option = {
           xAxis: {
              type: 'category',
              data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun']
            },
           yAxis: {
            type: 'value'
             },
            series: [
              {
              data: [150, 230, 224, 218, 135, 147, 260],
           type: 'line'
             }
           ]
         };
            option && myChart.setOption(option)//通过setOption()方法生成图表
        },
    },
}
</script>
<style scoped>
    .generalStyle {
        width: 100%;
        height: 90%;
    }
</style>

运行结果：

Echart图表在项目中的前后端使用详解

现在我们前端已经可以展示了，但是前端的数据是写死的，如何才可以调用后端来实现数据的前后端交互呢？

后端实现：

  1. 分析前端代码
  2. 前端编写请求方法
  3. 前端替换数据
  4. 编写后端方法

分析前端代码：

Echart图表在项目中的前后端使用详解

编写请求方法

我们在methods中编写请求接口的代码，我们用到的是axios。

在我们的vue项目中的main.js中设置路由，

import Vue from 'vue'
import App from './App.vue'
import router from './router'
import './assets/css/global.css'

// 导入iconfront
import './assets/font/iconfont.css'
// 导入axios
import axios from 'axios'
Vue.prototype.$echarts = window.echarts
// 挂载axios 到Vue的原型prototype的$http
Vue.prototype.$http = axios
// 设置请求的根路径
axios.defaults.baseURL = "http://localhost:9000/" //项目上线改为后台服务器域名，即可实现域名绑定
axios.interceptors.request.use(config => {
  console.log(config);
  // 请求头挂载信息
  config.headers.Authorization = window.sessionStorage.getItem("flag");
  // 在最后必须return config
  return config;
})
Vue.config.productionTip = false

new Vue({
  router,
  render: h => h(App)
}).$mount('#app')

然后回到刚刚创建的vue页面编写接口请求方法：

在data中定义下x，ydata变量

      data (){
        return{
            xdata:[], //保存接口返回的x轴坐标数据
            ydata:[]  //保存接口返回的y轴坐标数据
        }
    },

在methods编写接口方法；

    //调用后端接口

       async getSendata(){

        const { data: res } = await this.$http.post("api/echartdata"); //调用后端接口为api/echartdata的接口

        if(res!=null){
            //后端定义一个保存字符串的链表，通过‘,'切分,返回一个数组,或者后端返回一个数组链表
             this.xdata = res[0].split(","); //res是链表类型，第一个元素保存x轴data
             this.ydata = res[1].split(","); //res是链表类型，第二个元素保存y轴data
        }
        this.getchart() //数据获取完成重新初始表；
       },

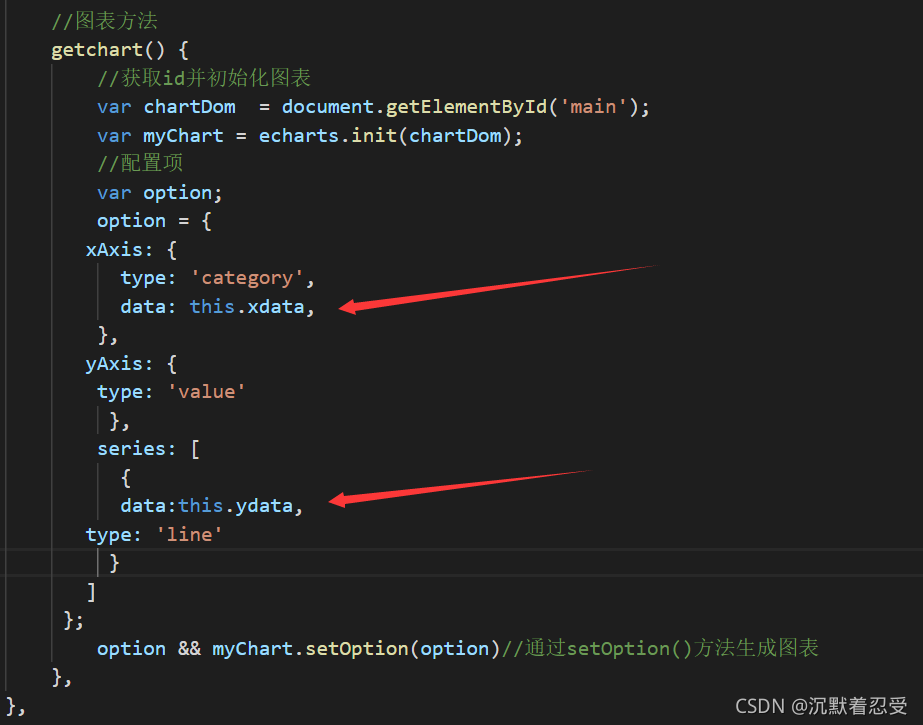

替换数据

将表中的x轴data和y轴data替换为我们在data中定义好的：

xdata:[], //保存接口返回的x轴坐标数据

ydata:[] //保存接口返回的y轴坐标数据

Echart图表在项目中的前后端使用详解

后端代码

Echart图表在项目中的前后端使用详解

在controller层里编写接口方法：

    @PostMapping("/api/echartdata")
    public String getchartdata(){
      String x = "阿里,腾讯,百度,京东,美团";
      String y = "200,120,200,160,120";
      List<String> list = new LinkedList<>();
      list.add(x);
      list.add(y);
      String s = JSON.toJSONString(list);
        System.out.println(s);
      return s;
    }

我们这里就完整的写好了，现在开始运行；

记得初始化接口方法，才可以拿到后台数据；

Echart图表在项目中的前后端使用详解

前后端执行成功！

完整代码：

前端：

<template>
    <!-- 用来放echarts图表的容器，一定要有宽高 -->
 <div>
 <div id="main" style="height: 300px;width: 400px;"></div>
</div>

</template>


<script>
import * as echarts from 'echarts';
export default {
    data (){
        return{
            xdata:[], //保存接口返回的x轴坐标数据
            ydata:[]  //保存接口返回的y轴坐标数据
        }
    },
    mounted() {
        this.getSendata();//定义一个接口方法在methods中调用
    },
    methods: {

       //调用后端接口

       async getSendata(){

        const { data: res } = await this.$http.post("api/echartdata"); //调用后端接口为api/echartdata的接口

        if(res!=null){
            //后端定义一个保存字符串的链表，通过‘,'切分,返回一个数组,或者后端返回一个数组链表
             this.xdata = res[0].split(","); //res是链表类型，第一个元素保存x轴data
             this.ydata = res[1].split(","); //res是链表类型，第二个元素保存y轴data
        }
        this.getchart() //数据获取完成重新初始表；
       },


        //图表方法
        getchart() {
            //获取id并初始化图表
            var chartDom  = document.getElementById('main');
            var myChart = echarts.init(chartDom);
            //配置项
            var option;
            option = {
           xAxis: {
              type: 'category',
              data: this.xdata,
            },
           yAxis: {
            type: 'value'
             },
            series: [
              {
              data:this.ydata,
           type: 'line'
             }
           ]
         };
            option && myChart.setOption(option)//通过setOption()方法生成图表
        },
    },
}
</script>
<style scoped>
    .generalStyle {
        width: 100%;
        height: 90%;
    }
</style>

3.2 平滑折线图

我们在基础折线图里已经完成了代码框架的搭建，所以我们只需要去Echart实例里将我们初始化Echart函数换掉就可以；

Echart图表在项目中的前后端使用详解

Echart图表在项目中的前后端使用详解

完整代码：

<template>
    <!-- 用来放echarts图表的容器，一定要有宽高 -->
 <div>
 <div id="main" style="height: 300px;width: 400px;"></div>
</div>

</template>


<script>
import * as echarts from 'echarts';
export default {
    data (){
        return{
            xdata:[], //保存接口返回的x轴坐标数据
            ydata:[]  //保存接口返回的y轴坐标数据
        }
    },
    mounted() {
        this.getSendata();//定义一个接口方法在methods中调用
    },
    methods: {

       //调用后端接口

       async getSendata(){

        const { data: res } = await this.$http.post("api/echartdata"); //调用后端接口为api/echartdata的接口

        if(res!=null){
            //后端定义一个保存字符串的链表，通过‘,'切分,返回一个数组,或者后端返回一个数组链表
             this.xdata = res[0].split(","); //res是链表类型，第一个元素保存x轴data
             this.ydata = res[1].split(","); //res是链表类型，第二个元素保存y轴data
        }
        this.getchart() //数据获取完成重新初始表；
       },


        //图表方法
        getchart() {
            //获取id并初始化图表
       var chartDom = document.getElementById('main');
       var myChart = echarts.init(chartDom);
       var option;

     option = {
      xAxis: {
      type: 'category',
      data:this.xdata
     },
     yAxis: {
      type: 'value'
     },
     series: [
      {
      data: this.ydata,
      type: 'line',
      smooth: true
      }
    ]
  };
    option && myChart.setOption(option);
        },
    },
}
</script>
<style scoped>
    .generalStyle {
        width: 100%;
        height: 90%;
    }
</style>

Echart图表在项目中的前后端使用详解

执行结果：

Echart图表在项目中的前后端使用详解

3.3 面积折线图

还是不用多说我们直接换，但是刚刚平滑折线图不知道你有没有发现，就是其实和基础的折线图代码就在series中加了一个属性：

  series: [
    {
      data: [820, 932, 901, 934, 1290, 1330, 1320],
      type: 'line',
      smooth: true //开启平滑
    }
  ]

所以面积折线图也只需要修改series中的属性

  series: [
    {
      data: [820, 932, 901, 934, 1290, 1330, 1320],
      type: 'line',
      areaStyle: {} //面积属性
    }
  ]

看效果：

Echart图表在项目中的前后端使用详解

3.4 炫酷组合图

Echart图表在项目中的前后端使用详解

同样方法，替换初始化表格的方法，在将数据替换为后端接口返回的数据就可以为所欲为了！

Echart图表在项目中的前后端使用详解

在方法中直接引入后端接口返回res

将source数据替换

前端完整代码：

<template>
    <!-- 用来放echarts图表的容器，一定要有宽高 -->
 <div>
 <div id="main" style="height: 300px;width: 400px;"></div>
</div>

</template>


<script>
import * as echarts from 'echarts';
export default {
    data (){
        return{
            xdata:[], //保存接口返回的x轴坐标数据
            ydata:[]  //保存接口返回的y轴坐标数据
        }
    },
    mounted() {
        this.getchart();//定义一个接口方法在methods中调用
    },
    methods: {


        //图表方法
        getchart() {
            //获取id并初始化图表
            //调用后端接口
            const { data: res } = await this.$http.post("api/echartdata1"); //调用后端接口为api/echartdata的接口
            var chartDom = document.getElementById('main');
            var myChart = echarts.init(chartDom);
            var option;

            setTimeout(function () {
       option = {
      legend: {},
      tooltip: {
      trigger: 'axis',
      showContent: false
    },
    dataset: {
      source: [
         res[0].split(","),
         res[1].split(","),
         res[2].split(","),
         res[3].split(","),
         res[4].split(","),
      ]
    },
    xAxis: { type: 'category' },
    yAxis: { gridIndex: 0 },
    grid: { top: '55%' },
    series: [
      {
        type: 'line',
        smooth: true,
        seriesLayoutBy: 'row',
        emphasis: { focus: 'series' }
      },
      {
        type: 'line',
        smooth: true,
        seriesLayoutBy: 'row',
        emphasis: { focus: 'series' }
      },
      {
        type: 'line',
        smooth: true,
        seriesLayoutBy: 'row',
        emphasis: { focus: 'series' }
      },
      {
        type: 'line',
        smooth: true,
        seriesLayoutBy: 'row',
        emphasis: { focus: 'series' }
      },
      {
        type: 'pie',
        id: 'pie',
        radius: '30%',
        center: ['50%', '25%'],
        emphasis: {
          focus: 'self'
        },
        label: {
          formatter: '{b}: {@2012} ({d}%)'
        },
        encode: {
          itemName: 'product',
          value: '2012',
          tooltip: '2012'
        }
      }
    ]
  };
  myChart.on('updateAxisPointer', function (event) {
    const xAxisInfo = event.axesInfo[0];
    if (xAxisInfo) {
      const dimension = xAxisInfo.value + 1;
      myChart.setOption({
        series: {
          id: 'pie',
          label: {
            formatter: '{b}: {@[' + dimension + ']} ({d}%)'
          },
          encode: {
            value: dimension,
            tooltip: dimension
          }
        }
      });
    }
  });
  myChart.setOption(option);
});

option && myChart.setOption(option);

        },
    },
}
</script>
<style scoped>
    .generalStyle {
        width: 100%;
        height: 90%;
    }
</style>

后端完整代码：

 @PostMapping("/api/echartdata1")
    public String getchartdata1(){
        String data1 = "product, 2012, 2013, 2014, 2015, 2016, 2017";
        String data2 = "腾讯, 56.5, 82.1, 88.7, 70.1, 53.4, 85.1";
        String data3 = "阿里, 51.1, 51.4, 55.1, 53.3, 73.8, 68.7";
        String data4 = "京东, 40.1, 62.2, 69.5, 36.4, 45.2, 32.5";
        String data5 = "百度, 25.2, 37.1, 41.2, 18, 33.9, 49.1";
        List<String> list = new LinkedList<>();
        list.add(data1);
        list.add(data2);
        list.add(data3);
        list.add(data4);
        list.add(data5);
        String s = JSON.toJSONString(list);
        System.out.println(s);
        return s;
    }

运行：

Echart图表在项目中的前后端使用详解

以上就是Echart图表在项目中的前后端使用详解的详细内容，更多关于Echart图表使用的资料请关注NICE源码其它相关文章！
